XHWS-90A水質連續自動監測系統
來源：河北先河科技發展有限公司 閱讀：6062 更新時間：2009-05-25 09:371、產品簡介
XHWS-90A水質連續自動監測系統是“十五國家重大技術裝備研制項目”、“南水北調工程成套設備研制”中的專題項目。該項目已通過河北計量科學院、國家環保總局環境監測儀器質量監督檢驗中心的性能測試。
 |
自2003年研制成功以來已經在水利部黃河委花園口水文站、河南漯河監測站、石家莊崗南水庫監測站等地成功運行，并通過國家水利部專家鑒定為國際先進水平。今年又成功在南京秦淮河的三汊河口閘、武定門閘、天生橋套閘建立水質自動監測站。可以實現24小時連續在線監測秦淮河水質變化情況并實時將水質監測數據通過網絡傳送到中心站，實現中心站對自動監測子站的遠程監控，可以更加全面、科學、真實地反應被測斷面的水質情況。

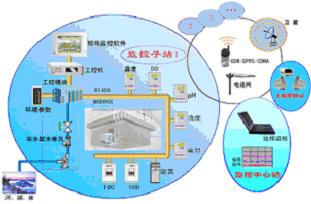

2、系統工作原理、結構組成（圖1 系統結構圖）
 |
水質自動監測子站主要由自動采水、配水單元和輔助單元、分析單元、子站控制單元等組成，負責水樣的采集、水質分析、數據整理與上報。
采水單元指由采水點到站房入水口這段距離內所包括的所有設備，有潛水泵、磐石管路、泵線、PVC保護硬質管、浮筒、保溫設施等。
配水和輔助單元由配水管路、電動球閥、一體化過濾除沙裝置、殺菌除藻裝置、空氣反清洗裝置、清洗清洗裝置、壓力變送器、供電系統成套設備、穩壓電源和UPS構成。
分析單元包括常規五參數（pH值、溶解氧、電導率、溫度、濁度）、氨氮、總有機碳/COD指數監測儀。
現場控制和系統保證單元由PLC系統、電源防雷器、信號防雷器、空調、監控軟件、臺式電腦、噴墨打印機和調制解調器組成。
3、工作過程
在監控軟件的控制和設定的周期內，被測水樣通過粗過濾網過濾后，用潛水泵從水源地經過采水管道送至站房內的配水管路，一部分直接測定常規五參數（酸度、電導率、溶解氧、溫度、濁度）。另一部分送給三級沉砂池，經過過濾、除沙，沉降30 分鐘后，顆粒物可以沉降下來，由底部排污口排出，沉砂池側部有溢流口，由排水口排出。氨氮、高錳酸鹽指數水質自動監測儀監測儀器將直接從沉砂池的中部取水進行采樣檢測，測得氨氮值、COD值，數據采集單元將各監測儀的數據采集、整理之后通過調制解調器傳送至控制中心站。水質系統在監控軟件設定的周期內，定時用除藻劑采配水管路進行清洗，殺菌除藻，抑制藻類物質的生成。配水管路用空氣壓縮機進行反吹，用清水對管路進行清洗，由一體化除藻除沙裝置的排污口排出，防止管路堵塞。一體化除藻除沙裝置在每次測定完后用高壓水進行清洗。
配水管路上配有壓力變送器和液位報警裝置，可隨時監控采水的壓力和水位變化，一旦超過設定極限隨時將信息傳到中心站。

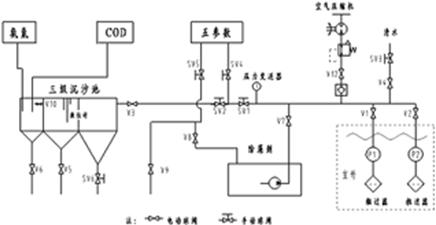

站房內配備大容量的交流電源穩壓器，防止電源波動引起的儀器設備損壞，配備UPS后備電源系統，停電情況下，可保證系統連續運行，連續采集實時數據，可獲得2小時在線監測水質數據。圖2 采樣測試流程
 |
4、性能特點
采用國際通用測量原理，與國外儀器和國標方法具有良好的一致性和可追溯性，可完全替代進口。
自主開發，具有自主知識產權。
實時監測水質變化情況，超標報警。根據國家標準，給出水質污染狀況。
采配水單元結構簡潔，經濟實用，獨特的沉沙、排沙裝置，保障了系統可靠運行。
配備自動比例采樣器，根據需要采集超標水樣。
無人值守、自動運行、遠程監控、自動校準。
模塊化設計，具有高度可擴展性，可在基本單元的基礎上擴展重金屬、氰化物、砷等其它污染物監測儀。
支持多種傳輸方式，公用電話網撥號、GSM、GPRS無線傳輸和衛星通訊接口，遠程異步多點采集，實現數據的采集和監控。
可與水資源實時監控與調度綜合自動化管理系統相連，實現數據共享。
