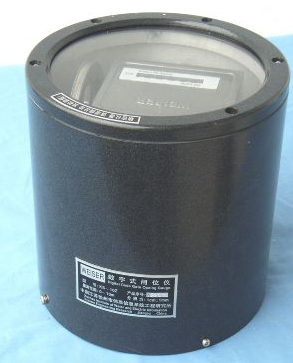

KS-10型數字式閘位計
![]() |
人氣:1734 發布時間:2009-03-05 10:45 關鍵詞:其它 產品型號: 應用領域:水處理 產品價格:面議 |
1 功能用途
KS系列閘位計劃(hua)外按照國家標(biao)準(zhun)GB9359-88《水文儀器總(zong)技術(shu)條件》及(ji)相(xiang)關技術(shu)標(biao)準(zhun)求制造(zao)。
儀器由絕對(dui)值型旋轉編碼器、自動收纜裝置(zhi)或其它形式(shi)的耦(ou)合器等部分組(zu)成(cheng),是(shi)獨立的閘(zha)門(men)開(kai)度(du)測(ce)量儀,適用(yong)于江河、湖泊、水庫、船閘(zha)、水電站及(ji)供、排水工程(cheng)的閘(zha)門(men)開(kai)度(du)觀測(ce)測(ce)量;同時,本系列儀器又可(ke)與閘(zha)門(men)啟(qi)閉(bi)機控制(zhi)(zhi)裝置(zhi)、電顯(xian)示器聯接(jie)(jie)組(zu)成(cheng)顯(xian)示、控制(zhi)(zhi)系統(tong);與計算機系統(tong)聯接(jie)(jie)組(zu)成(cheng)水電站、閘(zha)門(men)、水位(wei)綜合測(ce)量控制(zhi)(zhi)系統(tong);與通信機連接(jie)(jie),作為水文自動測(ce)報(bao)系統(tong)、水情(qing)衛星遙測(ce)系統(tong)的數字終端設備(bei)使(shi)用(yong)。
本系列儀器可(ke)用(yong)于平板(ban)閘(zha)、弧形閘(zha)、人形閘(zha)的開度測量(liang)、數據傳輸。
![]() |
2 工作原理
KS系列數字式閘門開(kai)度儀由開(kai)度傳(chuan)(chuan)感(gan)器、自動收纜(lan)裝置(zhi)或其它形式的耦合器、顯示(shi)、控制器、傳(chuan)(chuan)輸(shu)電纜(lan)、RS485數字通信接口(kou)等(deng)部分組成。閘門運動通過(guo)耦合器帶動傳(chuan)(chuan)感(gan)器旋(xuan)轉(zhuan),即可輸(shu)出與閘位相對(dui)應的格雷碼編(bian)碼信號(hao)。
KS系列閘(zha)門(men)開度傳感器(qi)(qi)的分辨力為1cm。其(qi)工作(zuo)過程(cheng)為:當閘(zha)門(men)作(zuo)垂直運(yun)動(dong)或(huo)旋轉(zhuan)(zhuan)運(yun)動(dong),與閘(zha)門(men)相連的耦合器(qi)(qi)即作(zuo)同步運(yun)動(dong),耦合器(qi)(qi)再驅動(dong)傳感器(qi)(qi)的主軸轉(zhuan)(zhuan)動(dong),即可通過傳感器(qi)(qi)的電插座輸出與轉(zhuan)(zhuan)動(dong)位置相對應(ying)的閘(zha)位編碼(ma)電信(xin)(xin)號(hao)(格雷碼(ma))。對于(yu)平(ping)板閘(zha),輸出信(xin)(xin)號(hao)經硬件(jian)或(huo)軟件(jian)譯碼(ma),用于(yu)顯(xian)示、觀測;對于(yu)弧形(xing)或(huo)人字形(xing)閘(zha)門(men),由電顯(xian)示器(qi)(qi)或(huo)計算(suan)機對格雷碼(ma)進行自動(dong)換(huan)算(suan)或(huo)數字處理后輸出。
3 技術參數
a 測量范圍(wei):0-10m;
b 分辨力(li): 1cm;
c 測量精度(du): ±2cm或0.2%F·S。
電參數
a 輸(shu)出碼(ma):格雷碼(ma)10bit;
b 傳輸形式:(1) 通斷觸點:0.1A/24VDC;
(2) OC門:30mA/30VDC。
3.1 通信接口(選裝)
(1) RS485接口:MODBUS協議(yi)或其它。
(2) 4~20mA模擬(ni)量信號輸出。
3.2 使用(yong)環境
a 環境溫度: -25℃~85℃;
b 相(xiang)對濕度: <90%(40℃);
c 尺(chi)寸:Φ196×210或(huo)100×108×107mm;
D 電源電壓:12~24VDC。
3.3 電(dian)顯示器(qi)(選配)
