加藥裝置
 |
人氣：4947 發布時間：2008-08-15 15:52 關鍵詞：加藥設備 產品型號： 應用領域：水處理 產品價格：面議 想了解更多產品詳情，請 |
.jpg) |
一、 Bj-xy-01型
功能：① 加藥泵可工作在手動/自動兩種運行模式。運行在‘自動’模式時，由可編程時間控制器設定加藥泵每天的運行時間段；運行在‘手動’模式時，由操作人員按啟動/停止按鈕；② 加藥泵為半自動操作計量泵。設定加藥速度后即自行以恒定速率加藥；③ 藥箱內藥劑液位低達下限時，自動停泵和發出聲光報警信號。
二、 Bj-xy-02型
功能：有些用戶要求帶有攪拌機，故在Bj-xy-01型基礎上增加攪拌機及其控制器。
三、 Bj-xy-03型
功能：藥液多為濃縮型或粉劑，必須注入適當水量稀釋或溶解粉劑。配置同Bj-xy-02型，增加配藥用遠傳水表、注水電磁閥和控制電器。加入濃縮藥液或粉劑后，按照設定的水流量值自動注入自來水，直至達到設定值時停止注水；與此同時自動開動攪拌機工作。
四、Bj-xy-04型
功能： ① 在線監測循環水體的電導率，間接反映‘濃縮倍數’（循環電導率/補充水電導率）。當電導率達到上限值時，自動開啟排污閥和充水閥；當電導率恢復到下限設定值時，自動關閉排污閥和補充水閥。② 其他功能同Bj-xy-02型。
五、 集中操作型（PLC控制）
適用于多套空調機組集中控制，控制柜操作盤上印有模擬控制流程圖.根據用戶實際需求可增加測量補充水電導率儀1臺，冷卻塔進、出口溫度變送器各1臺，集水池液位計1臺以及pH計、濁度計、余氯分析儀等。
水處理工程專用自動加藥系統
水處理工藝流程大都根據原水水質壯況經過物理、物理化學、化學和/或生物化學方法去除雜質，使出水水質達標。向水體中注入適量的添加劑（混凝劑/絮凝劑、氧化劑、中和劑、阻垢劑、緩蝕劑等，通稱“藥劑”）是水處理工藝經常采用的技術路線，而且要求藥劑的注入均勻、穩定、適量、連續，人工投加則很難滿足這些要求。采用自動加藥系統是提高水處理設備效率、減少運行費用的必要手段，也是今后發展的必然趨勢。但須指出的是：一個高性能的自動化系統決不僅僅是檢測儀表與自動化工具的簡單堆砌，設計者必須深諳工藝機理及系統的靜、動態特性，以及豐富的自動化系統設計與現場運行經驗,以及對當前該領域國內外產品“性能-價格比”的了解，方能縝合出簡單實用、高性能、低成本的自動化系統。
本公司在中國儀器儀表學會環境測控儀器與應用專業委員會和北京自動化學會的專家指導下，針對水處理工藝流程的特殊性開發出系列化用測控系統，這種系統不僅能夠合理地控制添加劑用量、保證出水達標,還能簡化工藝流程、降低工程總造價、減少運行費用。
一、 流量比例自動加藥系統
流量比例自動加藥系統是一種根據處理水量按比例投加藥劑的自動控制系統，適用于流量變化大、水質相對穩定、要求有一定精確度的工藝。該系統由流量信號器、比例控制器和執行機構組成。流量信號器的輸出信號經比例控制器處理后, 按照選定的比例控制模式操作執行機構（計量泵或電磁閥），使得藥劑的投加量與被處理水量相適應。

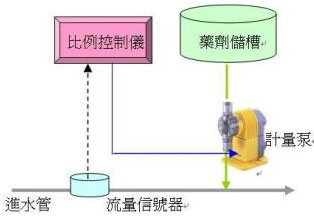

系統示意圖如下：
.jpg) |
最簡單實用的流量比例自動加藥系統是專為“汽車洗車房”循環水凈化系統而設計的經濟型自動加藥系統，僅由流量信號器、比例控制器和電磁閥三部件組成。這套經濟型自動加藥系統已在北京市的一些“汽車洗車房”應用。
二、 pH控制
1、酸堿中和：在水處理工程中，為保證出水的pH值在允許的范圍內，需要在酸堿中和工序投加酸性和/或堿性藥劑。簡單的控制方案可選用帶有二只脈沖頻率比例控制器的pH監測儀，其輸出為兩組無源接點，分別操作加酸或加堿電磁驅動脈沖計量泵，加液量由pH監控儀的設定值和測量值的偏差決定，直至水體中的pH值接近設定值。如果中和槽容積很大、進水的pH值變化頻繁且明顯時，則出水的pH值有時可能超標，合理的解決方案是再增加一只檢測進水pH值的感測器，與檢測出水pH值的感測器共同構成復合控制系統，動態誤差會大大減小。對于綜合利用酸性或堿性廢液的工藝流程，執行機械往往采用由交流電機拖動的化工泵，此時宜采用變頻調速器控制泵的轉速，以便根據出水pH值均勻調節酸、堿泵的加液量。
.jpg) |
三、 ORP控制
當處理工業廢水（如電鍍廢水）時，常采用向含氰CN-廢水中投加NaClO2、控制氧化還原電位去除水 體中有毒物質的方法。控制方案與pH類同，原理示意圖如下：
四、 余氯控制系統
在向水體內投加次氯酸鈉或同類藥劑的潔淨水消毒工藝過程中，建議采用“流量比例 + 余氯反饋”復合控制系統。計量泵加藥量的調節作用由流量比例控制（前饋）和余氯監測儀的反饋控制復合而成。流量比例控制回路使得計量泵的加藥量跟蹤原水流量變化，保持適宜的加藥量，間接控制余氯濃度相對穩定；當原水的水質變化超出設計范圍時，水量與藥量之間的比例關系需及時調整，利用余氯監測儀的輸出信號，經反饋回路改變比例控制器對計量泵的控制作用，保持水體中殘留氯濃度在允許范圍內。
五、 二氧化氯發生器自動加藥系統
該系統作為二氧化氯發生器的配套裝備，以水中殘氯濃度為最終控制指標、以進水流量為前饋作用的復合控制系統。
六、 混凝過程加藥復合控制系統
; 采用流量(liang)比例加藥系(xi)(xi)統是最為簡單適用的(de)(de)方(fang)案，但當原水水質變(bian)化較(jiao)大時(shi)，水量(liang)與(yu)混(hun)凝(ning)劑之間的(de)(de)比例關(guan)(guan)系(xi)(xi)已超出(chu)設計(ji)范圍，須在新的(de)(de)水質狀(zhuang)態下重新確立水量(liang)與(yu)混(hun)凝(ning)劑的(de)(de)對應比例關(guan)(guan)系(xi)(xi)，即由直接檢測混(hun)凝(ning)效果的(de)(de)感測器、通過反饋(kui)途(tu)徑自動(dong)修正這一比例關(guan)(guan)系(xi)(xi)。
