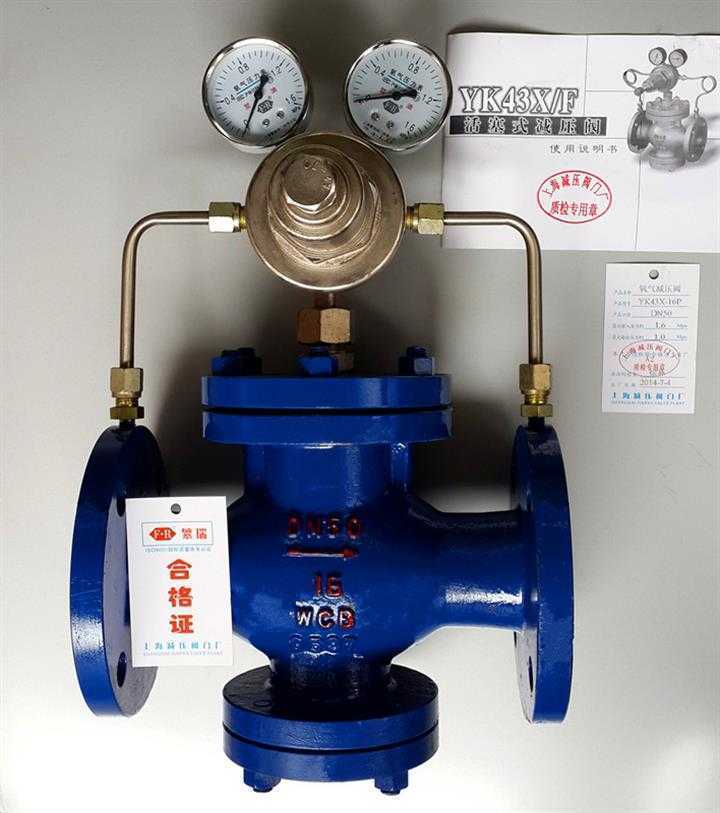

上海減壓閥門廠-YK43X-16C-16P氣體減壓閥
 |
人氣：1719 發布時間：2017-04-21 18:11 關鍵詞：YK43X-16C-16P各類氣體管道減壓閥 上海 調壓器 產品型號：YK43X-16C-16P 應用領域：大氣控制 產品價格：1850 想了解更多產品詳情，請 |
產品介紹：主要技術參數和性能指標
公(gong)稱壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
殼體試驗壓(ya)力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24
密(mi)封試驗壓力(li)(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
最高進(jin)口壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口壓力范圍(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
壓力特性(xing)偏差(Mpa)△P2P GB12246-1989
流量特性偏(pian)差(Mpa)P2G GB12246-1989
最小壓差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
滲漏量 X/F(聚四氟乙(yi)稀/橡膠)：O Y(硬密封)：GB12245-1989
*：殼體(ti)試驗(yan)不包括膜(mo)片、頂蓋
主要零件材料
零(ling)(ling)件名稱 零(ling)(ling)件材(cai)料
閥體 閥蓋(gai) 底蓋(gai) WCB/FCB*
閥座(zuo) 閥盤 2Cr13/304*
缸套 2Cr13/25(鍍硬鉻)/304*
活塞 2Cr13/銅合金/銅合金*
活塞環 合金鑄鐵/對位(wei)聚苯*
導閥座(zuo) 導閥桿(gan) 2Cr13/304*
膜片 1Cr18Ni9Ti
主閥 導閥彈(dan)簧(huang) 50CrVA
調節彈簧 60Si2Mn
密封(feng)墊(X/F型(xing)號) 橡膠/聚四氟乙稀
導閥(fa)體 導閥(fa)蓋 25/304*
*：用于氧氣(qi)介質時(shi)的材料
流量系(xi)數(Cv)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500
外形尺寸(PN1.6-4.0 單位(wei)：mm
公稱通徑DN 外 形(xing) 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 290 90
20 160 180 300 98
25 180 200 300 110
32 200 220 300 110
40 220 240 320 125
50 250 270 320 125
65 280 300 325 130
80 310 330 365 160
100 350 380 365 170
125 400 450 475 200
150 450 500 475 210
200 500 550 515 240
250 650 560 290
300 800 705 335
350 850 745 375
400 900 780 405
450 900 730 455
500 950 835 465
外形尺寸(PN6.4-16.0) 單位：mm
公稱(cheng)通徑DN 外(wai) 形 尺 寸
L H Hl
6.4MPa 10.0/16.0MPa
15 180 180 300 100
20 180 200 310 105
25 200 220 31 120
32 220 230 310 120
40 240 240 335 135
50 270 300 335 135
65 300 340 340 140
80 330 360 380 170
100 380 380 185
125 450 490 215
150 500 490 225
200 550 535 260
250 650 580 310
300 800 725 355
350 850 765 395
400 900 800 435
500 950 855 495
