0-10V轉4-20MA電壓電流隔離模塊
1.概(gai)述及定(ding)義(yi)：
概述(shu)：奧通(tong)隔離(li)器（模塊）是通(tong)過模擬信(xin)號(hao)（線(xian)性(xing)光(guang)耦）隔離(li)放大，轉換按比列隔離輸出一組(zu)模擬(ni)量信號。這組模擬量信號是以標準的4-20mA/0-20mA/0-10V/0-1V/0-2V/0-3.3V/0-75MV/0-100MV/0-5V/1-5V等信號。隔(ge)(ge)離(li)(li)器屬于三(san)端隔(ge)(ge)離(li)(li)產品，輸入、輸出、電源分別隔(ge)(ge)離(li)(li)，隔(ge)(ge)離(li)(li)電壓3000VDC。產品線性精度高(gao)、體積小，遠距(ju)離(li)(li)無失真傳(chuan)輸，而且(qie)產品抗EMC電(dian)磁干(gan)擾強。廣(guang)泛應(ying)用在電(dian)力、工業(ye)控(kong)制(zhi)轉換，儀(yi)器儀(yi)表、遠程監控(kong)、醫(yi)療設備、工業(ye)自控(kong)等需要電(dian)量隔離測控(kong)的行業(ye)。

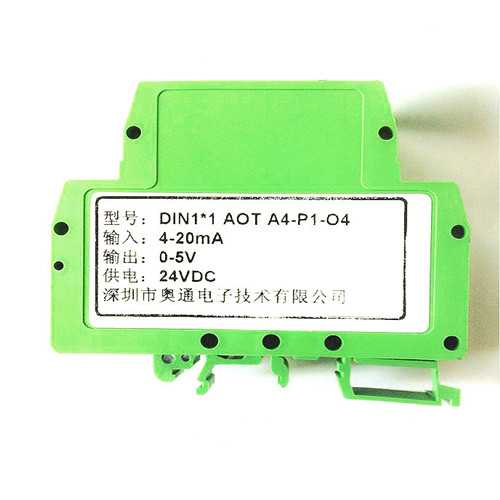

安(an)裝方(fang)式：模(mo)塊安(an)(an)裝和導軌安(an)(an)裝；模(mo)塊安(an)(an)裝適合于焊接(jie)在PCB板上，體(ti)積小，直排引腳封裝；導軌安(an)(an)裝適用(yong)于工業現場，機柜卡槽(cao)，產品直接(jie)接(jie)線就可以使用(yong)。
2.產品特(te)點(dian)：
1.精度等級：0.1級、0.2級。
2.0-2.5V/0-5V/0-10V/1-5V/0-1mA/0-10mA/0-20mA/4-20mA等標準信號輸入,輸出標準的隔離信號。
3.根據客戶要求可以做其他參數，比如0—±10mA、0—±20mA、0—±10V、0-75MV等等
4.PWR:5VDC，9VDC，12VDC，15VDC，24VDC±10%單電源供電>5V供電的產品時內部有反接保護。
5.全量程范圍內極高的線性度（非線性度<0.2%）
3.應(ying)用舉例:
1.直(zhi)流(liu)電流(liu)/電壓(ya)信號(hao)的(de)隔離、轉換(huan)、變(bian)送及放大
2.模擬信號(hao)地線干擾(rao)抑制及數據隔離采集
3.信(xin)號遠程無失傳輸
4.電力監(jian)控(kong)、醫療(liao)設備隔離(li)安(an)全柵
5.電量隔離測控的工(gong)業(ye)現場
6. 抑制變頻器、工業現場(chang)傳(chuan)感器與儀器儀表、PLC、DCS等控制系統干(gan)擾(rao)問題(ti)
7.傳感器4-20mA等模擬信號(hao)一(yi)(yi)進(jin)一(yi)(yi)出(chu)、一(yi)(yi)進(jin)兩(liang)(liang)出(chu)、兩(liang)(liang)進(jin)兩(liang)(liang)出(chu)模擬信號(hao)轉換(huan)
4.產(chan)品型號(hao)及定義
|
連續隔離電壓值： 3000VDC |
|
電(dian)源電(dian)壓輸入范圍(wei)： ±10%Vin |
|
焊接溫度（10秒）： +300℃ |
AOT U(A) - P - O
輸入(ru)電壓(V) 或 電流(liu)信號(hao)(mA)值
U1：0-5V A1：0—1mA
U2：0-10V A2: 0—10mA
U3：0-75mV A3: 0—20mA
U5：0-±5V A5：0—±1mA
U6：0-±10V A6: 0—±10mA
U7：0-±100mV A7: 0—±20mA
U8：用(yong)戶自定義(yi) A8: 用戶自定義(yi)
輔助電源
P1:DC24V P2:DC12V ;
P3:DC5V P4:DC15V P5:用戶自定義
輸出信號
O1:4-20mA O2:0-20mA O4:0-5V O5:0-10V
O6:1-5V O7: 0-±5V O8: 0-±10V O9: -20-+20mA
5.產品(pin)列舉： ;
例1： 信號輸入：0-5V； 信號輸出：0-5V； 輔助電(dian)源(yuan)：24V
型號：AOT U1-P1-O4
例(li)2： 信號輸(shu)入：0-10V；信(xin)號輸(shu)出:0-20mA；輔助電源：24V
型號(hao)：AOT U2-P1-O2
例3：信號輸入(ru)：4-20mA 信號輸出：0-10V；輔助電源(yuan)：5V
型號：AOT A4-P3-O5
產品說明:
1.SIP12腳符合UL94V-0標準阻(zu)燃封裝(zhuang)
2. 輔助(zhu)電源(yuan)(yuan)：5VDC，12VDC，15VDC，24VDC等(deng)單電源(yuan)(yuan)供電
3.只(zhi)需外接電(dian)位器既可調節零(ling)點和增益(yi)
4.電源(yuan)、信號、輸入輸出 3000VDC隔(ge)離(li)
5.工(gong)業級溫度范圍：-45～+85度
6.有(you)較強的抗EMC電(dian)磁(ci)干(gan)擾和高(gao)頻信號空間干(gan)擾特性
7.大小(xiao)： 32.0mm*13.8mm*8.8mm
